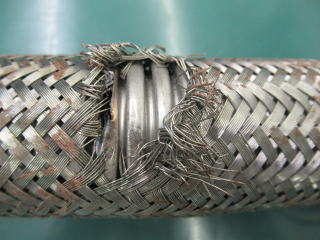

【金属フレキ】 ↓ チューブ材質:SUS ブレード゙材質:SUS304 金属フレキはすべて取寄せです。
①(品番 DF-4200) ↓ 金具材質:スチールあるいはSUS
品 番 | チューブの内径(mm) | チューブの外径(mm) | 両端袋ナットのネジサイズ:ユニファイ(UNF) |
DF-4200-8A | 10.0 | 15.0 | 11/16-16UNF (メスネジ内径:約16.1mm) |
DF-4200-10A | 10.0 | 15.0 | 11/16-16UNF (メスネジ内径:約16.1mm) |
DF-4200-15A | 13.2 | 18.5 | 7/8-14UNF (メスネジ内径:約20.2mm) |
DF-4200-20A | 19.2 | 25.5 | 1+1/16-14UNF (メスネジ内径:約24.6mm) |
DF-4200-25A | 25.0 | 32.6 | 1+3/8-12UNF (メスネジ内径:約32.6mm) |
(DF-4200用アダプター) ↓ 材質:スチールあるいはSUS
品 番 | PTオスネジ (R)サイズ:シールテープを巻く | ユニファイ(UNF)オスネジサイズ:金属フレキDF-2000に接続する側 |
DF-4200-8A用アダプター | PT1/4 (オスネジ外径:約13.1mm) | 11/16-16UNF (オスネジ外径:約17.1mm) |
DF-4200-10A用アダプター | PT3/8 (オスネジ外径:約16.6mm) | 11/16-16UNF (オスネジ外径:約17.1mm) |
DF-4200-15A用アダプター | PT1/2 (オスネジ外径:約20.9mm) | 7/8-14UNF (オスネジ外径:約22.2mm) |
DF-4200-20A用アダプター | PT3/4 (オスネジ外径:約26.4mm) | 1+1/16-14UNF (オスネジ外径:約26.9mm) |
DF-4200-25A用アダプター | PT1 (オスネジ外径:約33.2mm) | 1+3/8-12UNF (オスネジ外径:約34.9mm) |
ご注文・お支払いのページへ
ファックス番号:027-352-9314 ⇐こちらをクリックしていただきファックス用紙の印刷をお願いいたします。
メールアドレス:yokohama@salsa.ocn.ne.jp ⇐こちらをクリックしていただきメールをお願いいたします。
商品一覧のページへ
②(品番 TF1600) ↓ 金具材質:スチール メスネジ内径:約25mmなど
(TF-1600用アダプター) ↓ 材質:スチール
(TF-1600用中間ジョイント) ↓ 材質:スチール
ご注文・お支払いのページへ
ファックス番号:027-352-9314 ⇐こちらをクリックしていただきファックス用紙の印刷をお願いいたします。
メールアドレス:yokohama@salsa.ocn.ne.jp ⇐こちらをクリックしていただきメールをお願いいたします。
商品一覧のページへ
③(品番 DF-2000) ↓ 金具材質:スチール ネジはPT(R)です。
④(品番 DF-1700) ↓ 金具材質:スチール 高圧ユニオンで、ネジはPT(Rc)です。
(品番 DF-1700 テフロンパッキン付き) ↓
ご注文・お支払いのページへ
ファックス番号:027-352-9314 ⇐こちらをクリックしていただきファックス用紙の印刷をお願いいたします。
メールアドレス:yokohama@salsa.ocn.ne.jp ⇐こちらをクリックしていただきメールをお願いいたします。
商品一覧のページへ
⑤(品番 S260型) ↓ 金具材質:スチールあるいはSUS 高圧ホース金具と同じ金具です。
品 番 | チューブの内径(mm) | ブレードの外径(mm) | 両端袋ナットのネジサイズ:PF(G) |
S2608 | 8.0 | 12.5 | 1/4 (メスネジ内径:約11.4mm) |
S2610 | 10.0 | 17.2 | 3/8 (メスネジ内径:約14.9mm) |
S2615 | 13.5 | 20.5 | 1/2 (メスネジ内径:約18.6mm) |
S2620 | 19.5 | 27.7 | 3/4 (メスネジ内径:約24.1mm) |
S2625 | 25.5 | 34.8 | 1 (メスネジ内径:約30.2mm) |
S2632 | 32.5 | 43.5 | 1+1/4 (メスネジ内径:約38.9mm) |
S2640 | 38.5 | 50.0 | 1+1/2 (メスネジ内径:約44.8mm) |
S2650 | 51.5 | 64.5 | 2 (メスネジ内径:約56.6mm) |
品番 S260型カタログ
ご注文・お支払いのページへ
ファックス番号:027-352-9314 ⇐こちらをクリックしていただきファックス用紙の印刷をお願いいたします。
メールアドレス:yokohama@salsa.ocn.ne.jp ⇐こちらをクリックしていただきメールをお願いいたします。
商品一覧のページへ
⑥(品番 DF-4000) ↓金具材質:スチールあるいはSUS 袋ナット金具でシート面が、オスシートです。
⑦(品番 DF-4000+PTニップル) ↓材質:スチールあるいはSUS
品 番 | チューブの内径(mm) | チューブの外径(mm) | PTニップルのネジサイズ |
DF-4000+PTニップル-8A | 7.6 | 11.0 | 1/4 (オスネジ外径:約13.1mm) |
DF-4000+PTニップル-10A | 10.0 | 15.0 | 3/8 (オスネジ外径:約16.6mm) |
DF-4000+PTニップル-15A | 13.2 | 18.5 | 1/2 (オスネジ外径:約20.9mm) |
DF-4000+PTニップル-20A | 19.2 | 25.5 | 3/4 (オスネジ外径:約26.4mm) |
DF-4000+PTニップル-25A | 25.0 | 32.6 | 1 (オスネジ外径:約33.2mm) |
DF-4000+PTニップル-32A | 32.3 | 40.5 | 1+1/4 (オスネジ外径:約41.9mm) |
DF-4000+PTニップル-40A | 38.5 | 47.0 | 1+1/2 (オスネジ外径:約47.8mm) |
DF-4000+PTニップル-50A | 51.5 | 61.5 | 2 (オスネジ外径:約59.6mm) |
DF-4000+PTニップル-65A | 63.5 | 76.5 | 2+1/2 (オスネジ外径:約75.1mm) |
